一、阀门件介绍：

阀门是是在流体系统中，用来控制流体的方向、压力、流量的装置。在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

二、适用范围：

球阀件中使用三坐标测量多且频繁。

三、测量注意事项：

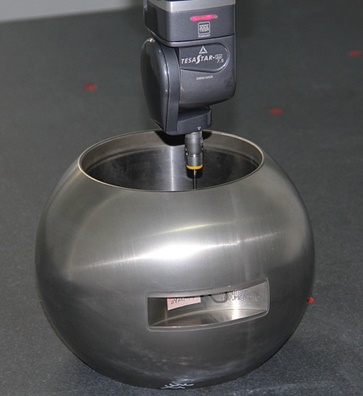

本案例以球阀为检测对象。

四、测量过程分析：

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖第一步：工件分析。根据实际工件的尺寸来选择机型。

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖第二步：工件装夹。根据工件的实际情况固定工件。

五、具体测量步骤：

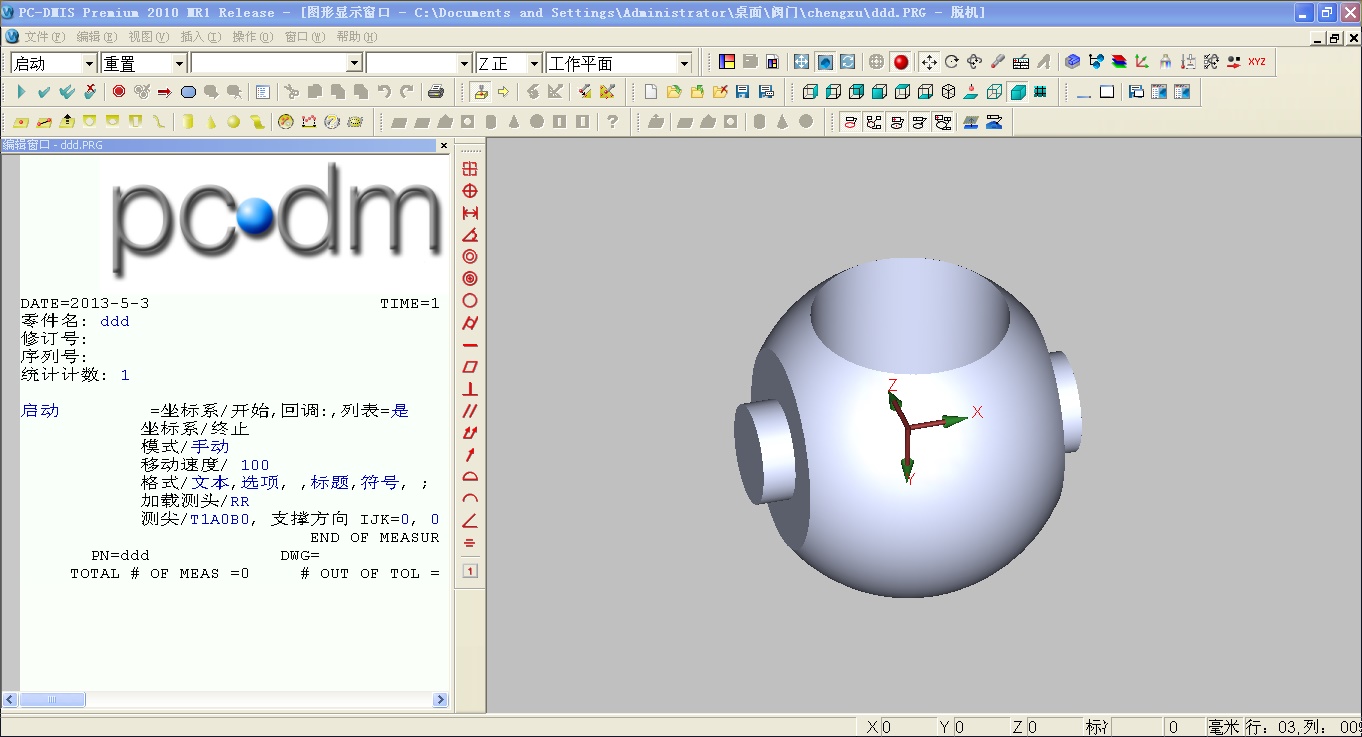

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖1、在PC-DMIS中导入CAD数模。导入CAD数模-常用的IGES格式或STP格式。

2、通过手动打面，线，点3-2-1法建立坐标系原点。测量面，圆柱（相当于线),球（相当于点）；

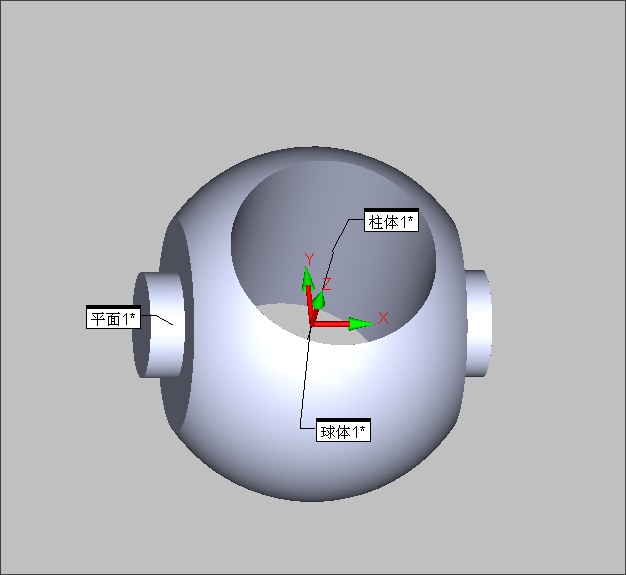

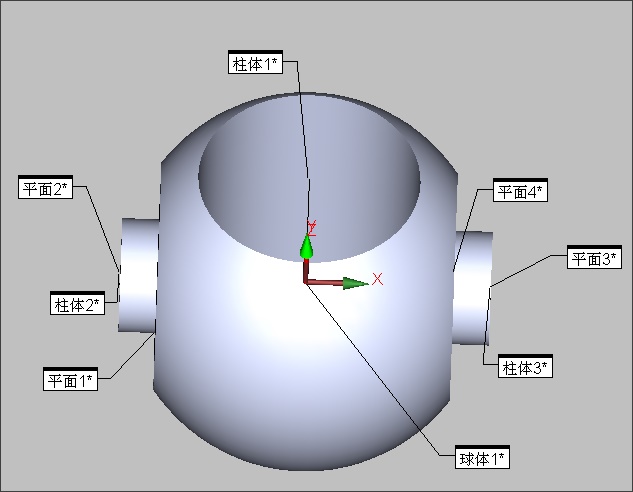

面，圆柱，球建立坐标系如下图：

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖3、评价：根据图纸测量要评价的元素。

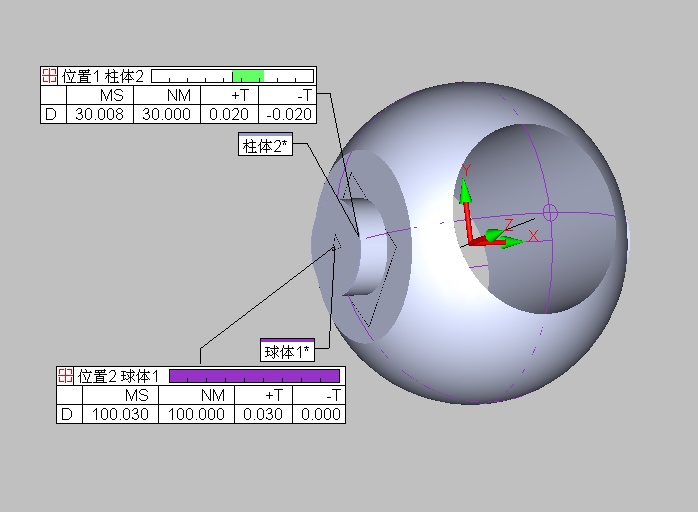

选择元素评价距离，直径

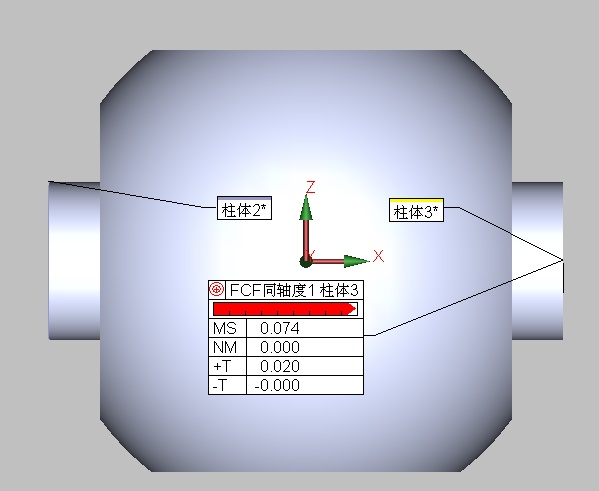

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖选择元素评价垂直度，同轴度

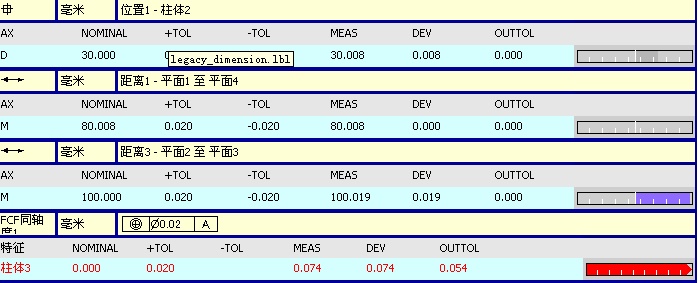

4、检测完成，输出报告。在检测报告的显示中，红色为正向超差，黄色为负向超差，在图形区域中的为公差范围内。

六、总结：

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖此案例可以生成图文并茂的检测报告，让您的客户更清楚了解阀门的检测结果。

七、阀门检测机型推荐：

Croma三坐标测量仪；
